Orifice / Nozzle Debi Hesabı

ΔP, orifis & boru çapı, yoğunluk ve C katsayısına göre anlık debi hesabı. Temel formül: Q = C·A₂·√(2·ΔP / (ρ·(1-β⁴))).

ΔP (P1 - P2)

Boru Çapı D1 (mm)

Orifis Çapı d2 (mm)

Sıvı/Gaz Yoğunluğu ρ (kg/m³)

Akış Katsayısı C

Sonuç Birimi

Anlık Akış Miktarı: -

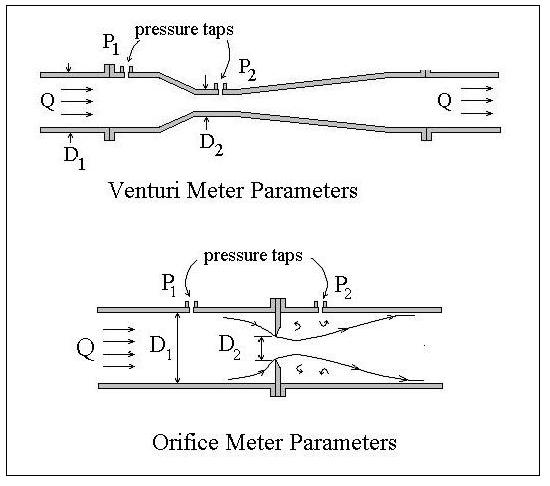

Ölçüm Parametreleri Şeması

Orifice / Nozzle ölçüm şeması (Q, D1, d2, ΔP, C, ρ)

Q: Akış, D1: Boru çapı, d2: Orifis çapı, ΔP: Basınç farkı
C: Akış katsayısı, ρ: Yoğunluk. Hesap, temel orifice eşitliğine göre yapılır; sıkıştırılamaz akış (ε ≈ 1) varsayılmıştır.
